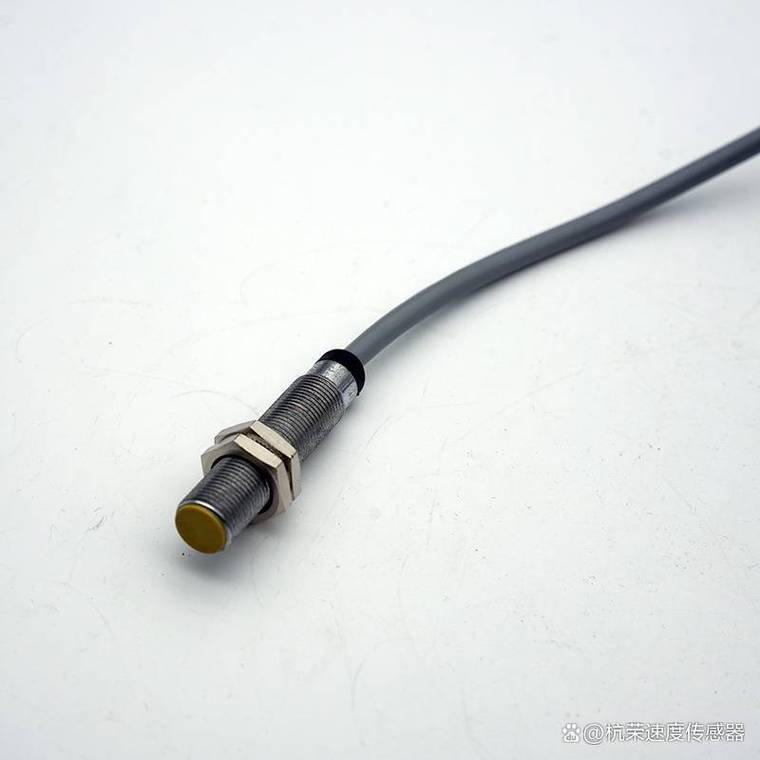

XS8-C4A1MPG13电感式接近开关 电路图详解与工作原理剖析

引言\n\n在工业自动化领域，电感式接近开关以其非接触、高可靠性、长寿命等优点，成为位置检测、限位控制、计数与测速等场合不可或缺的传感器。而在众多型号中，XS8-C4A1MPG13（常写为XS8C4A1MPG13）是一款由施耐德（Schneider Electric）推出的经济型电感式接近开关，因其紧凑的M8螺纹外壳（又称“家电”电感器）和出色的性能，在众多设备中得到了广泛应用。本文将从其工作原理、内部电路结构（以常见的自激振荡型为例）以及典型应用三个方面为您深度剖析这款传感器的实质。\n\n## 一、电感式接近开关核心原理\n\n电感式接近开关的本质是将被检测金属目标的临近程度转化为电信号的变化。其心脏部分是一个位于传感器头部的LC振荡电路（电感L与电容C）。\n\n我们以美欧标准的P+F（倍加福）、选型的XS8铜体隔离型为例，基础原理一致：\n\n1. 高频振荡产生输出：传感器始终以一个稳定的信号形成高频电路振荡。石英或是电感线圈生成的空心绕组被称作\
